जीएस आवास में महिला शौचालय घर का डिज़ाइन मानवीय है।घर को पूरी तरह से स्थानांतरित किया जा सकता है, या अलग करने के बाद पैक किया जा सकता है और स्थानांतरित किया जा सकता है, फिर साइट पर फिर से इकट्ठा किया जा सकता है और पानी और बिजली से जोड़ने के बाद उपयोग में लाया जा सकता है।

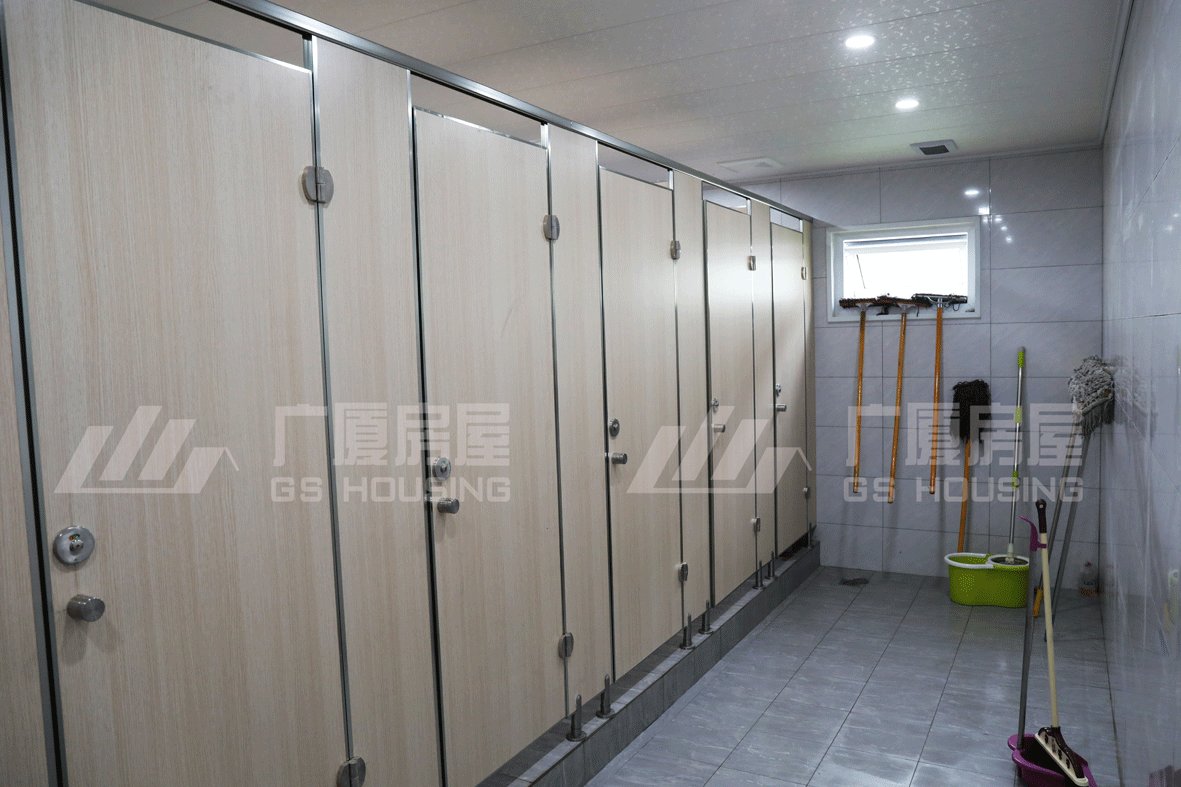

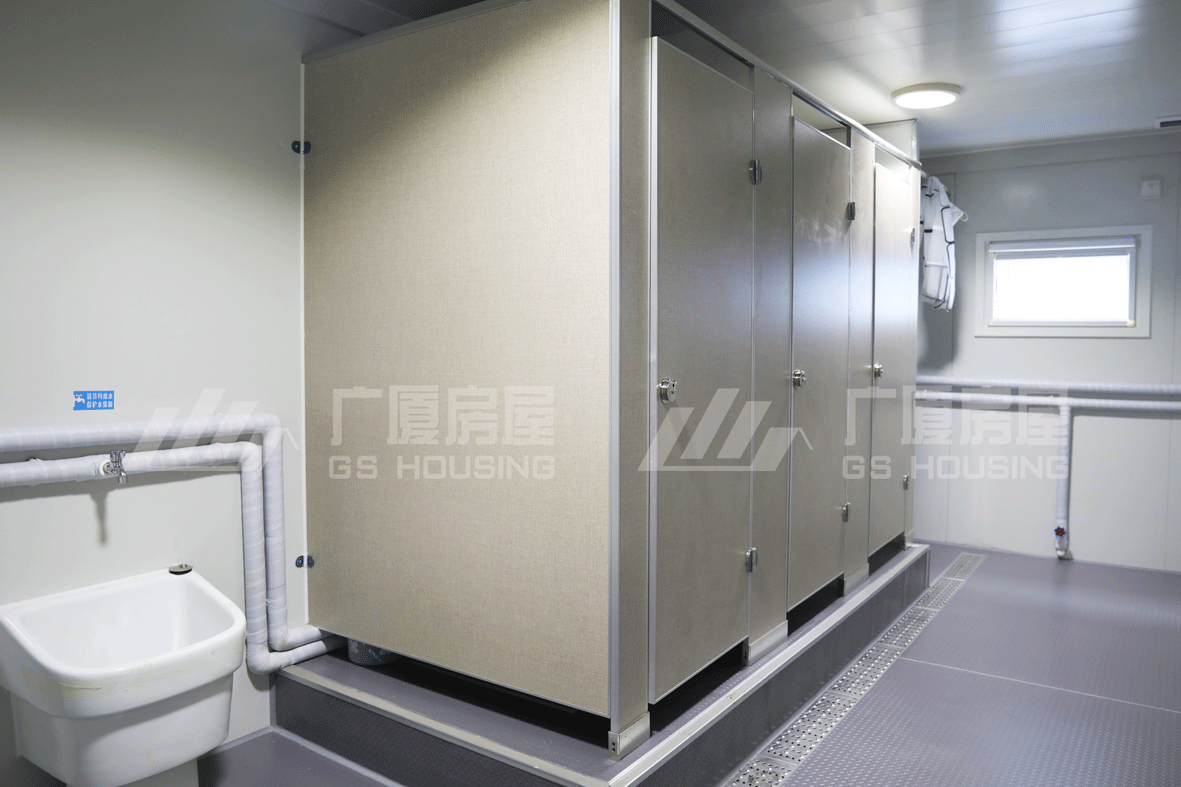

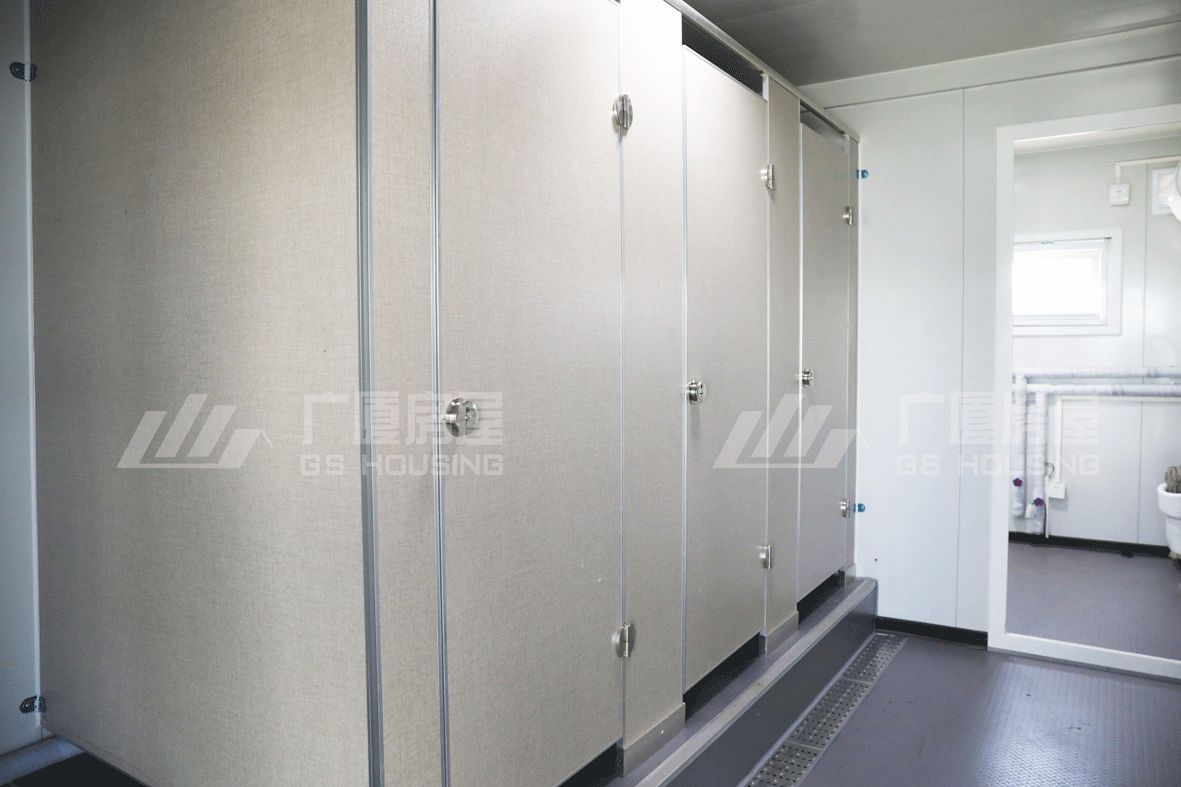

मानक महिला शौचालय घर में सेनेटरी वेयर में 5 पीसी स्क्वाटिंग शौचालय और पानी के टैंक, 1 पीसी एमओपी सिंक और नल, 1 पीसी कॉलम बेसिन और नल शामिल हैं, अंदर की सुविधाओं को विभिन्न परियोजना आवश्यकताओं के अनुसार डिजाइन किया जा सकता है।
इसके अलावा, स्नान घर की मानक चौड़ाई 2.4/3M है, बड़े या छोटे आकार के घर को अनुकूलित किया जा सकता है।
शीर्ष फ्रेम
मुख्य बीम:
3.0 मिमी मोटी गैल्वेनाइज्ड कोल्ड-रोल्ड स्टील प्रोफ़ाइल, सामग्री: SGC340;
उप-बीम: 7 पीस गैल्वनाइजिंग स्टील को अपनाता है, सामग्री: Q345B, अंतराल: 755 मिमी।
बाजार में मॉड्यूलर घरों की मोटाई 2.5-2.7 मिमी है, सेवा जीवन लगभग 15 वर्ष है।विदेशी परियोजना पर विचार करें, रखरखाव सुविधा नहीं है, हमने घरों के बीम स्टील को मोटा कर दिया है, 20 साल का उपयोग जीवन सुनिश्चित किया गया है।
निचला फ़्रेम:
मुख्य बीम:
3.5 मिमी मोटी गैल्वेनाइज्ड कोल्ड-रोल्ड स्टील प्रोफ़ाइल, सामग्री: SGC340;
उप-बीम: 9 पीसी "π" टाइप गैल्वनाइजिंग स्टील, सामग्री: Q345B,
बाजार में मॉड्यूलर घरों की मोटाई 2.5-2.7 मिमी है, सेवा जीवन लगभग 15 वर्ष है।विदेशी परियोजना पर विचार करें, रखरखाव सुविधा नहीं है, हमने घरों के बीम स्टील को मोटा कर दिया है, 20 साल का उपयोग जीवन सुनिश्चित किया गया है।
कॉलम:
3.0 मिमी गैल्वनाइज्ड कोल्ड रोल्ड स्टील प्रोफ़ाइल, सामग्री: SGC440, चार कॉलमों को आपस में बदला जा सकता है।
कॉलम शीर्ष फ्रेम से और निचले फ्रेम से हेक्सागोन हेड बोल्ट से जुड़े हुए हैं (ताकत: 8.8)
सुनिश्चित करें कि कॉलम की स्थापना पूरी होने के बाद इन्सुलेशन ब्लॉक भर गया है।
ठंड और गर्मी के प्रभाव को रोकने और गर्मी संरक्षण और ऊर्जा बचत के प्रदर्शन में सुधार करने के लिए संरचनाओं और दीवार पैनलों के जंक्शनों के बीच इन्सुलेटिंग टेप जोड़ें।
दीवार के पैनलों:
मोटाई: 60-120 मिमी मोटा रंगीन स्टील सैंडविच पैनल,
बाहरी बोर्ड: बाहरी बोर्ड 0.42 मिमी संतरे के छिलके पैटर्न अलु-जिंक रंगीन स्टील प्लेट, एचडीपी कोटिंग से बना है।
इन्सुलेशन परत: 60-120 मिमी मोटी हाइड्रोफोबिक बेसाल्ट ऊन (पर्यावरण संरक्षण), घनत्व ≥100 किग्रा/वर्ग मीटर, दहन प्रदर्शन क्लास ए गैर-दहनशील है।
आंतरिक दीवार पैनल: आंतरिक पैनल 0.42 मिमी शुद्ध फ्लैट अलु-जिंक रंगीन स्टील प्लेट, पीई कोटिंग, रंग: सफेद ग्रे, को अपनाता है।
माल की गर्मी इन्सुलेशन, ध्वनि इन्सुलेशन प्रदर्शन सुनिश्चित किया।
शौचालय घर की स्थापना मानक घरों की तुलना में अधिक जटिल है, लेकिन हमारे पास विस्तृत स्थापना निर्देश और वीडियो हैं, और ग्राहकों को स्थापना समस्या को हल करने में मदद करने के लिए ऑनलाइन वीडियो को जोड़ा जा सकता है, निश्चित रूप से, स्थापना पर्यवेक्षकों को साइट पर भेजा जा सकता है यदि ज़रूरत हो तो।
जीएस हाउसिंग के पांच उत्पादन अड्डों में 170,000 से अधिक घरों की व्यापक वार्षिक उत्पादन क्षमता है, मजबूत व्यापक उत्पादन और संचालन क्षमताएं घरों के उत्पादन के लिए एक ठोस समर्थन प्रदान करती हैं।साथ ही बगीचे-प्रकार से डिजाइन की गई फैक्ट्रियां, पर्यावरण बहुत सुंदर हैं, वे चीन में बड़े पैमाने पर नए और आधुनिक मॉड्यूलर बिल्डिंग उत्पाद उत्पादन आधार हैं।यह सुनिश्चित करने के लिए एक विशेष मॉड्यूलर हाउसिंग रिसर्च इंस्टीट्यूट की स्थापना की गई है कि यह ग्राहकों को सुरक्षित, पर्यावरण अनुकूल, बुद्धिमान और आरामदायक संयुक्त भवन स्थान प्रदान करता है।
लियाओनिंग में कुशल कारखाना-उत्पादन आधार
कवर: 60,000㎡
वार्षिक उत्पादन क्षमता: 20,000 सेट हाउस।
सिचुआन में पारिस्थितिक कारखाना-उत्पादन आधार
कवर: 60,000㎡
वार्षिक उत्पादन क्षमता: 20,000 सेट हाउस।
जीएस हाउसिंग के पास उन्नत सहायक मॉड्यूलर हाउसिंग उत्पादन लाइनें हैं, जिनमें पूरी तरह से स्वचालित कंपोजिट बोर्ड उत्पादन लाइनें, ग्राफीन इलेक्ट्रोस्टैटिक स्प्रे कोटिंग लाइनें, स्वतंत्र प्रोफाइलिंग कार्यशालाएं, दरवाजा और खिड़की कार्यशालाएं, मशीनिंग कार्यशालाएं, असेंबली कार्यशालाएं, पूरी तरह से स्वचालित सीएनसी फ्लेम कटिंग मशीनें और लेजर कटिंग शामिल हैं। मशीनें, पोर्टल जलमग्न आर्क वेल्डिंग मशीनें, कार्बन डाइऑक्साइड परिरक्षित वेल्डिंग, उच्च-शक्ति पंचिंग प्रेस, कोल्ड बेंडिंग फॉर्मिंग मशीनें, मिलिंग मशीन, सीएनसी बेंडिंग और शीयरिंग मशीनें आदि। प्रत्येक मशीन में उच्च गुणवत्ता वाले ऑपरेटर सुसज्जित हैं, ताकि घरों को पूरा लाभ मिल सके। सीएनसी उत्पादन, जो घरों का समय पर, कुशलतापूर्वक और सटीक रूप से उत्पादन सुनिश्चित करता है।
महिला शौचालय घर की विशिष्टता | ||
विशिष्टता | एल*डब्ल्यू*एच(मिमी) | बाहरी आकार 6055*2990/2435*2896 आंतरिक आकार 5845*2780/2225*2590 अनुकूलित आकार प्रदान किया जा सकता है |
छत का प्रकार | चार आंतरिक जल निकासी पाइपों के साथ सपाट छत (जल निकासी पाइप क्रॉस आकार: 40 * 80 मिमी) | |
स्टोरी | ≤3 | |
डिज़ाइन दिनांक | डिज़ाइन किया गया सेवा जीवन | 20 साल |
फ़्लोर लाइव लोड | 2.0KN/㎡ | |
छत लाइव लोड | 0.5KN/㎡ | |
मौसम का भार | 0.6KN/㎡ | |
सेर्समिक | 8 डिग्री | |
संरचना | स्तंभ | विशिष्टता: 210*150 मिमी, गैल्वनाइज्ड कोल्ड रोल स्टील, टी=3.0 मिमी सामग्री: एसजीसी440 |
छत का मुख्य बीम | विशिष्टता: 180 मिमी, गैल्वेनाइज्ड कोल्ड रोल स्टील, टी=3.0 मिमी सामग्री: एसजीसी440 | |
फर्श मुख्य बीम | विशिष्टता: 160 मिमी, गैल्वेनाइज्ड कोल्ड रोल स्टील, टी=3.5 मिमी सामग्री: एसजीसी440 | |
छत उप बीम | विशिष्टता: C100*40*12*2.0*7PCS, गैल्वेनाइज्ड कोल्ड रोल C स्टील, t=2.0mm सामग्री:Q345B | |
फ़्लोर सब बीम | विशिष्टता: 120 * 50 * 2.0 * 9 पीसी, "टीटी" आकार दबाया हुआ स्टील, टी = 2.0 मिमी सामग्री: क्यू 345 बी | |
रँगना | पाउडर इलेक्ट्रोस्टैटिक छिड़काव लाह≥80μm | |
छत | छत का फर्श | 0.5 मिमी Zn-Al लेपित रंगीन स्टील शीट, सफेद-ग्रे |
इन्सुलेशन सामग्री | सिंगल अल फ़ॉइल के साथ 100 मिमी ग्लास ऊन।घनत्व ≥14किग्रा/वर्ग मीटर, कक्षा ए गैर-दहनशील | |
छत | V-193 0.5 मिमी दबाई गई Zn-Al लेपित रंगीन स्टील शीट, छिपी हुई कील, सफेद-ग्रे | |
ज़मीन | फर्श की सतह | 2.0 मिमी पीवीसी बोर्ड, गहरा भूरा |
आधार | 19 मिमी सीमेंट फाइबर बोर्ड, घनत्व≥1.3 ग्राम/सेमी³ | |
नमीरोधी परत | नमी रोधी प्लास्टिक फिल्म | |
निचली सीलिंग प्लेट | 0.3 मिमी Zn-अल लेपित बोर्ड | |
दीवार | मोटाई | 75 मिमी मोटी रंगीन स्टील सैंडविच प्लेट;बाहरी प्लेट: 0.5 मिमी नारंगी छील एल्यूमीनियम चढ़ाया जस्ता रंगीन स्टील प्लेट, हाथीदांत सफेद, पीई कोटिंग;भीतरी प्लेट: 0.5 मिमी एल्यूमीनियम-जस्ता चढ़ाया हुआ रंगीन स्टील, सफेद ग्रे, पीई कोटिंग की शुद्ध प्लेट;ठंडे और गर्म पुल के प्रभाव को खत्म करने के लिए "एस" प्रकार का प्लग इंटरफ़ेस अपनाएं |
इन्सुलेशन सामग्री | रॉक वूल, घनत्व≥100 किग्रा/वर्ग मीटर, क्लास ए गैर-दहनशील | |
दरवाजा | विशिष्टता (मिमी) | डब्ल्यू*एच=840*2035मिमी |
सामग्री | स्टील शटर | |
खिड़की | विशिष्टता (मिमी) | विंडो:WXH=800*500; |
फ्रेम सामग्री | पेस्टिक स्टील, 80S, चोरी-रोधी रॉड के साथ, अदृश्य स्क्रीन विंडो | |
काँच | 4मिमी+9ए+4मिमी डबल ग्लास | |
विद्युतीय | वोल्टेज | 220V~250V / 100V~130V |
तार | मुख्य तार: 6㎡, एसी तार:4.0㎡, सॉकेट तार:2.5㎡, लाइट स्विच तार:1.5㎡ | |
तोड़ने वाला | मिनिएचर सर्किट ब्रेकर | |
प्रकाश | डबल सर्कल लैंप, 18W | |
सॉकेट | 2 पीस 5 होल सॉकेट 10A, 1 पीस 3 होल AC सॉकेट 16A, 1 पीस सिंगल कनेक्शन प्लेन स्विच 10A, (EU/US ..मानक) | |
जल आपूर्ति एवं जल निकासी प्रणाली | पानी की आपूर्ति प्रणाली | डीएन32, पीपी-आर, जल आपूर्ति पाइप और फिटिंग |
जल निकासी व्यवस्था | De110/De50, UPVC जल निकासी पाइप और फिटिंग | |
स्टील फ्रेम | फ्रेम सामग्री | जस्ती वर्गाकार पाइप 40*40*2 |
आधार | 19 मिमी सीमेंट फाइबर बोर्ड, घनत्व≥1.3 ग्राम/सेमी³ | |
ज़मीन | 2.0 मिमी मोटा नॉन-स्लिप पीवीसी फर्श, गहरा भूरा | |
सेनेटरी वेयर | स्वच्छता उपकरण | 5 बैठने वाले शौचालय और पानी की टंकियाँ, 1 पोछा सिंक और नल, 2 कॉलम बेसिन और नल |
PARTITION | 1200*900*1800 नकली लकड़ी अनाज विभाजन, एल्यूमीनियम मिश्र धातु कार्ड स्लॉट, स्टेनलेस स्टील किनारा | |
फिटिंग | 1 पीस टिश्यू बॉक्स, 2 पीस बाथरूम मिरर, स्टेनलेस स्टील गटर, स्टेनलेस स्टील गटर ग्रेट, 1 पीस स्टैंडी फ्लोर ड्रेन | |
अन्य | शीर्ष और स्तंभ भाग को सजाएं | 0.6 मिमी Zn-Al लेपित रंग स्टील शीट, सफेद-ग्रे |
झालर | 0.8 मिमी Zn-Al लेपित रंग स्टील स्कर्टिंग, सफेद-ग्रे | |
दरवाज़ा बंद करने वाले | 1 पीस डोर क्लोजर, एल्यूमिनियम (वैकल्पिक) | |
निकास पंखा | 1 पीस वॉल एग्जॉस्ट फैन, स्टेनलेस स्टील रेनप्रूफ कैप | |
मानक निर्माण अपनाएं, उपकरण और फिटिंग राष्ट्रीय मानक के अनुरूप हैं।साथ ही, आपकी आवश्यकताओं के अनुसार अनुकूलित आकार और संबंधित सुविधाएं प्रदान की जा सकती हैं। |
